同步整流（SR）用 MOSFET 替代肖特基二极管，导通压降理论上更低，这点毫无争议；但真正兑现增益的是控制器判断“何时开、何时关”的能力——这道题和拓扑强相关，选错型号，效率账未必对得上。
先看拓扑要的是哪种“感知”
反激（尤其 QR/DCM 模式）靠漏极电压检测判断导通时机；LLC 半桥谐振等拓扑电流过零点更规整，但对开通/关断延迟的容差更小，延迟稍大就抵消整流增益。选型第一步不是比参数表，是先确认操作模式是否覆盖目标拓扑。

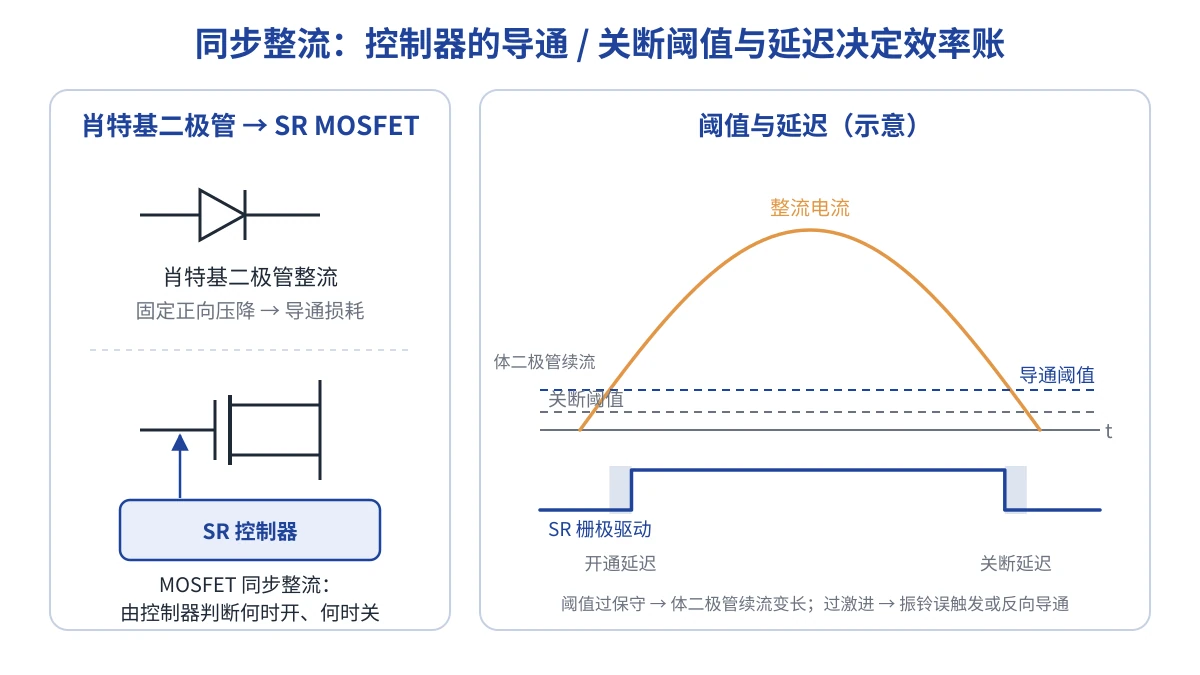

阈值与延迟，才是效率账的核心
导通阈值定保守，MOSFET 晚开，体二极管续流变长，损耗抬头；定激进则轻载或纹波偏大时易被振铃误触发，反而增加开关损耗与 EMI 风险。关断阈值同理：关早留死区导通损耗，关晚逼近电流过零点，叠加噪声就可能反向导通。这组阈值与延迟能否匹配拓扑的实际电流拐点，比单一参数更决定实际效率，也是数字自适应架构相对固定阈值方案的价值所在。
轻载与封装形态同样要算进去
轻载/Green Mode 决定负载曲线低端表现，充电器类产品需全负载区间保持效率；最小导通/关断时间限制驱动脉冲能压多窄，关系到突发模式能否稳定不误动作。控制器外挂分立 MOSFET，与内置 MOSFET（多档耐压选项）是另一层取舍：集成方案简化布局，但导通电阻与耐压绑定同一料号，需留足裕量；分立方案更灵活，但对布局与驱动回路要求更高。
多模式数字自适应架构的意义，在于一颗控制器覆盖多种拓扑与负载区间，减少料号种类和平台认证工作量，这也是供应链层面的效率账。具体选型可按拓扑需求与封装在站内比对候选型号，或联系工程师协助评估。
