反激控制器的第一层分岔，不在控制模式，而在功率管是不是控制器的一部分。分立方案的控制器只管驱动逻辑与保护判断，功率 MOSFET 由外部器件承担；集成方案把功率管做进同一颗芯片，驱动回路与保护感知收在管壳内。这道选择先于参数表比对，决定后续布局、散热与料号迭代走向。
AC/DC 适配器应用主视觉。图片来源：华源智信
集成方案换来的干净，与随之锁死的自由度
功率管进芯片，栅极驱动走线几乎归零，寄生电感与振铃随之下降，EMI 整改余量更宽——紧凑适配器、小功率待机电源常为此买单。内置 OTP 感知点离功率管更近，热保护响应管芯实际结温而非板级估算，分立方案靠外置热敏电阻难复现这层精度。代价是导通电阻与耐压绑死同一料号：功率等级或反射电压一变，往往要换整颗芯片而非 MOSFET，平台复用弹性打折扣；损耗集中于单一封装，散热路径设计自由度随之收窄。
分立方案买回的弹性，也要自己扛协调成本
外挂 MOSFET 意味着导通电阻、耐压、封装热阻可独立选型，同一颗控制器可跨多档功率复用，覆盖不同产品线，利于平台复用与降本。但栅极驱动回路靠布局压住寄生参数，VCC OVP、输出 OVP、欠压保护、掉电保护这些原本可在芯片内联动的判断，现在靠控制器与外部器件信号链路配合，对经验要求更高；外置 OTP 传感器摆位直接决定热保护响应是否够快。

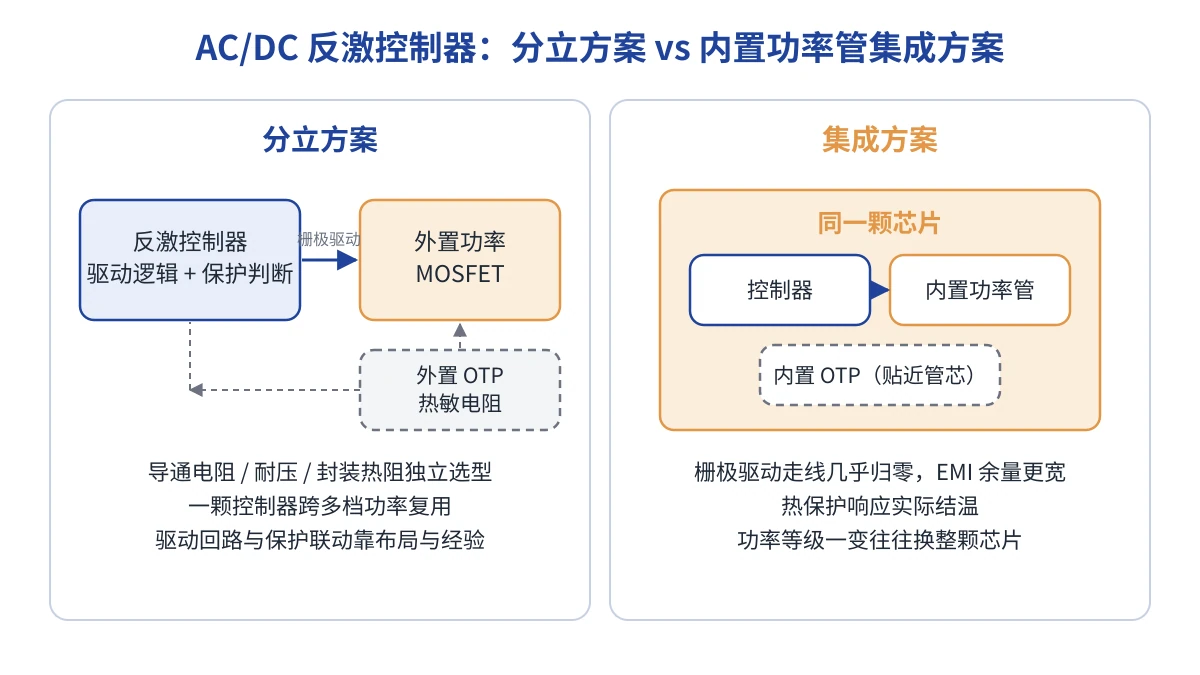

分立方案与内置功率管集成方案的结构对比
落到量级：耐压档、频率与待机
几个量级能帮快速判断：面向通用交流输入（85~264Vac）的反激，功率管耐压常取 650V 或 700V，为反射电压与漏感尖峰留裕量；高压母线或带前置 PFC 的场景则上探 900V 级。开关频率上，定频方案常见 50~130kHz，准谐振/谷底开关随负载变频以压低开关损耗——频率越高变压器越小，但开关损耗与 EMI 越敏感。待机往往是集成方案的着力点：配合 Burst/跳周期模式，现代设计的空载输入功耗可压到数十毫瓦量级以满足能效法规。这些区间用来快速圈定候选，不替代按具体料号逐项核对。
选型顺序：先定功率余量，再比控制细节
多模式自适应控制、最高开关频率、动态负载响应与恒流补偿这些参数，在两类方案里同样重要——频率越高磁性元件越小但开关损耗越敏感，模式覆盖决定轻载与满载区间能否兼顾。差异在于：先确定电源愿为集成方案让出多少功率余量与散热自由度，再在该架构内比效率与保护齐全度，省去返工。这类 AC/DC 控制器在我们代理的产品线中有对应覆盖，具体候选的封装、控制模式与保护项可与我们的工程师一起过一遍。
