隔离耐压和封装外形对完，样机却仍在快速开关时误触发，或把自举高低边当成「已经隔离」——栅极驱动选型里，这一步经常卡在系统边界：要不要隔离，以及隔离结构落在哪一类窗口。规格书耐压行接近的两颗器件，安全分区与共模瞬态一偏，表现仍可能差一截。要不要隔离，先对齐母线安全边界、功能分区与开关陡度下的共模瞬态需求，再谈耐压行与封装；光耦、磁耦、容耦只是隔离结构窗口，不是互代或脚位 drop-in。 下面按隔离边界分层、架构与结构对照、四问决策和场景对号说明；数字一律以规格书和上板实测为准，本文不代填认证结论。
隔离边界：规格书耐压覆盖到哪一层

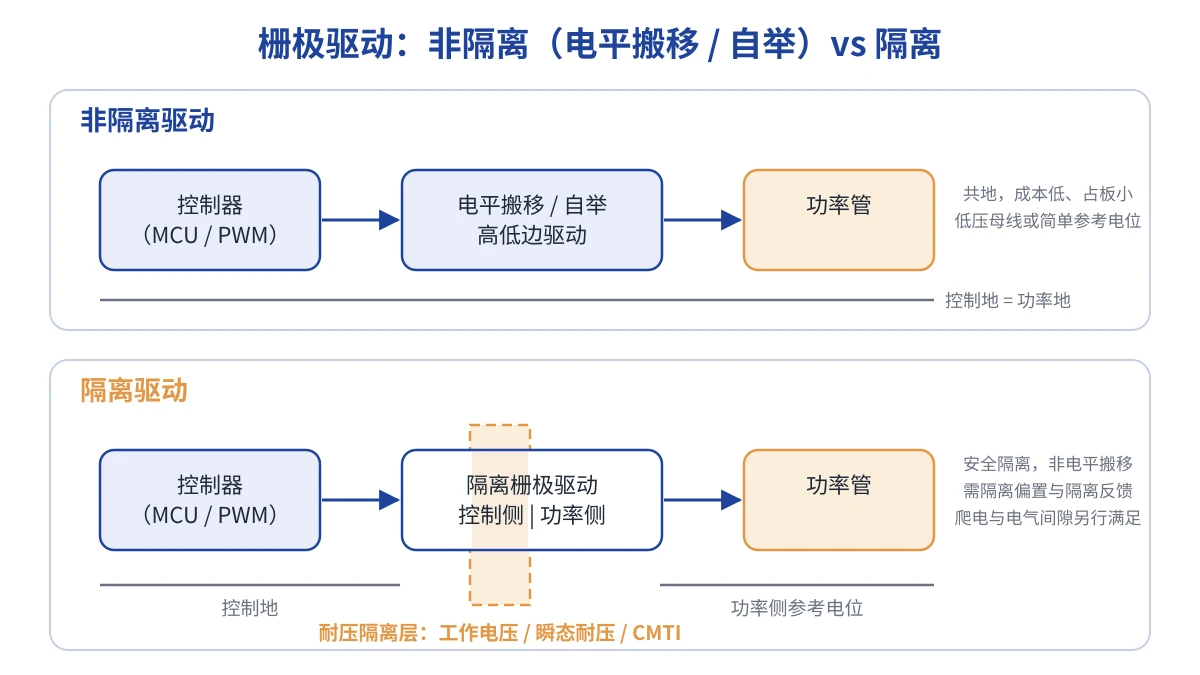

非隔离栅极驱动通常与控制地共地，或经电平搬移、自举实现高低边切换。它解决的是参考电位搬运与导通控制，适合低压母线、低边开关，或参考电位相对简单的自举半桥一类场景——以上仅为方向提示，具体应用以该型号规格书 Applications（或等价官方应用章节）为准，本文不扩写未出处场景。
隔离栅极驱动在控制侧与功率侧之间建立耐压隔离层，目标是安全隔离或功能分区所需的电气隔离，而不是「把电平搬得更高一点」。选型时至少要把这些概念分开看：工作电压与瞬态耐压、功能绝缘 / 基本绝缘 / 增强绝缘等边界——具体定义、测试条件与是否满足某项系统标准，一律以该型号规格书与适用安全标准为准；本文不写死未核数值，也不代填认证结论。
共模瞬态抗扰度（CMTI）往往是隐藏门槛。碳化硅等宽禁带器件或快速硬开关场景下，开关节点 dv/dt 更陡，隔离通道上的共模瞬态更苛刻：耐压行达标但共模裕量不足，仍可能误触发或信号失真。规格书写到器件侧测试条件为止；板上寄生、布局环路与隔离偏置电源条件一变，表现就可能和表上观感不同。
系统层面，隔离驱动很少单独成立。隔离偏置电源、隔离反馈、板级爬电距离与电气间隙，都要与器件侧耐压/CMTI 一并核对。器件规格书覆盖不了整机布板与安规结论，那些仍须工程自核。
对照表：非隔离与隔离怎么取舍
表内是架构窗口，不是互代或参数等效声明。
| 维度 | 非隔离（电平搬移 / 自举等） | 隔离栅极驱动 |
|---|---|---|
| 主要解决 | 参考电位搬运、高低边导通 | 控制侧与功率侧的安全或功能分区 |
| 典型适用方向 | 低压母线、低边、自举半桥等参考简单场景 | 母线需要安全防护或功能安全分区 |
| 关键核对窗口 | 自举充电与刷新、欠压锁定、高低边时序 | 隔离耐压、CMTI、绝缘类型、偏置与反馈路径 |
| 误用风险 | 把自举或电平搬移当成安全隔离 | 只抄耐压行，忽略 CMTI、爬电与电气间隙 |
| 权衡方向 | 方案简洁与板级面积 | 安全边界与高压侧抗扰 |
封装接近或电源引脚看起来像，不等于隔离结构、绝缘类型和共模行为相同。「更能扛高压」只是相对方向；具体指标以规格书为准。
对照表：光耦、磁耦、容耦只是结构窗口
在已经确认需要隔离之后，常见还会碰到不同耦合路径的产品结构：光电（光耦类）、磁/变压器耦合（磁耦类）、电容耦合（容耦类）。下表只给结构窗口与核对提示，不是互代表，也不是对某一品牌工艺的背书；能力高低以该型号规格书为准。
| 维度 | 光耦类窗口 | 磁耦类窗口 | 容耦类窗口 |
|---|---|---|---|
| 耦合路径（定性） | 光电 | 磁 / 变压器耦合 | 电容耦合 |
| 更常一起核对的点 | 传输延迟与脉宽失真窗口、寿命/老化相关观感、CMTI 以该规格书为准 | EMI / 磁场敏感度、共模行为以规格书为准 | 高频共模路径、CMTI 与封装寄生以规格书为准 |
| 选型提示 | 勿用「传统光耦一定慢」一刀切 | 勿默认「磁耦一定更高 CMTI」 | 勿默认「容耦可脚位互换」 |
| 共同红线 | 三者不是互代；耐压、CMTI、绝缘类型与时序均以规格书为准；不代填认证 | 同左 | 同左 |
外形或通道数接近，不等于耦合路径与共模抗扰设计相同。改结构窗口后，应重做开关波形、共模注入与系统 EMC/安全相关评估，并以新型号规格书为准。
四问决策：从安全边界到结构窗口
按序回答；方向清楚后，再回品类页按隔离等级、CMTI、通道与封装筛选。
问 1：控制侧与功率侧是否需要安全隔离或功能分区？
若仅是低压、参考简单、只做电平搬移或低边驱动，可走非隔离 / 低边 / 自举方向，并按规格书核对自举与欠压锁定。若母线电压带来安全防护需求，或系统要求功能安全分区，则进入隔离方向——自举不能替代真正的隔离。
- 不需要安全/功能隔离 → 非隔离方向（以规格书为准）。
- 需要 → 问 2。
问 2：开关节点 dv/dt 是否偏陡（如 SiC 或快速硬开关）？
是则把 CMTI 与布局共模路径提到与隔离耐压同级核对，不能只抄耐压行。CMTI 测试条件以规格书为准；本文不写死未核数值。
- 是 → 强化 CMTI 与布局评估后再问 3。
- 否或不明确 → 仍须按规格书核 CMTI；问 3。
问 3：保护与通道架构需要什么？
分离输出、软关断、有源钳位/短路相关保护、多通道死区或重叠保护等，常见于隔离驱动产品线，因为高压侧反馈与互锁往往跟隔离架构一起出现。需要哪些功能、指标如何，一律以规格书为准，不要用「听说某系列自带保护」代替核对。
- 需要器件级保护或多通道互锁 → 在隔离品类按功能筛选。
- 基本驱动即可 → 问 4。
问 4：光耦 / 磁耦 / 容耦能否按「都能隔离」互换？
不能。耦合路径、CMTI、时序、EMI 与寿命观感可能不同，不是互代或脚位 drop-in。应按规格书与系统 EMC/安全评估收敛结构窗口，并在改型后重做验证。
场景对号：回品类页，不靠裸料号
- 驱动总入口 → 驱动器件。
- 隔离栅极驱动 → 隔离栅极驱动选型；车规双通道可看 车规双通道隔离栅极驱动。
- 非隔离 / 低边 → 非隔离栅极驱动选型、低边驱动、车规低边驱动。
- 模拟品牌栅极驱动入口 → TruSignal 栅极驱动；品牌浏览见 中晶新源、TruSignal。
- 宽禁带与功率级邻接 → SiC、SiC MOSFET、功率模块、IGBT；亦可读 SiC 走主流的三件权衡。
- 工业 / 汽车应用 → 工业控制应用、汽车电子应用。
具体 SKU 在 hub 内筛选，并以该型号产品页和规格书为准；正文不用裸料号当活链。
三个常见坑
- 把自举或电平搬移当成安全隔离：参考电位搬运 ≠ 安全/功能分区所需的隔离。
- 只比隔离耐压行：忽略 CMTI、板级爬电与电气间隙，快速开关时易误触发或安规过不了。
- 把光耦/磁耦/容耦或不同通道架构当互代：耦合路径与保护架构不同，改型后应重做验证，并以新型号规格书为准。
决策要点小结
- 先分清要不要安全/功能隔离，再谈非隔离或隔离产品线。
- 快速开关场景把 CMTI 与布局共模路径提到与耐压同级。
- 光耦、磁耦、容耦是结构窗口，不是互代或 drop-in。
- 方向确定后回品类页；定量与认证相关结论以规格书和系统评估为准。
继续按隔离等级、CMTI、通道与封装缩小范围，请从官网 驱动器件 进入 隔离栅极驱动 或 非隔离栅极驱动 品类。架构边界与验证路径，经 关于我们 联系突触半导体团队确认；本文不承诺发样或进单周期，也不涉及承运、报关或时效表述。
FAQ
Q：自举半桥算不算已经做了安全隔离？
A：不算。自举解决的是高低边参考电位与导通控制，不是控制侧与功率侧之间的安全隔离；是否需要隔离以系统安全边界为准，并以规格书为准选型。
Q：隔离耐压接近的光耦、磁耦、容耦方案能否互换？
A：不建议按单行耐压互换。耦合路径、CMTI、时序与 EMI 行为可能不同，不是互代关系；改结构后应重做评估，并以新型号规格书为准。
